全身针灸虚实结合训练系统

V1.0全身针灸虚实结合训练系统

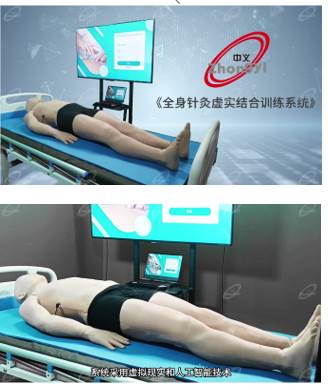

(产品参考图片)

全身针灸虚实结合训练系统采用虚拟现实和人工智能技术，以虚实结合方式，真实的将仿真模拟人与虚拟的针灸系统结合进行学习训练考核，具有真实柔软的仿真皮肤，采用真实针灸在仿真模拟人进行扎针，专业的三维针灸腧穴系统满足教学、实训和考核的需求，支持大屏幕显示和精准的交互系统，丰富的临床案例提升学生的临床思维能力。

1、全身针灸虚实结合训练系统.系统的功能概述

系统结合真实的针灸针，实现行针手法的训练。可以完成直刺、斜刺、平刺、提插法、捻转法等操作手法的有效训练，达到虚实结合的实训效果。该系统运用三维人体结构1:1建模，面向医学生临床技能训练领域，以多智能体建模仿真方法为基础，以先进的物理引擎、3D渲染引擎为技术核心，结合力反馈技术实现临床技能操作场景的虚拟仿真再现，在虚拟的场景中实现临床技能教学与训练。满足临床医学教学训练过程中的不同场景的需求；既可以帮助老师提升教学水平，辅助教学过程，进行理论教学、分析评估、教学方法验证；还可以通过技能训练、在智能助教和虚拟导师的帮助下快速提升学生的临床技能操作水平。

2、全身针灸虚实结合训练系统,软件系统功能：

2.1、软件根据权限设置可登录练习考核模块（学生）、管理模块（教师），根据登录的账号不同所对应赋予的操作权限和内容不同。

2.2、练习考核模块（学生）包含：穴位定位法及简介、腧穴、针灸法、穴位定位考核、穴位定位自由练习、中医治疗病例功能模块。

2.3、管理模块（教师）包含：穴位定位考核、穴位定位自由练习、中医治疗病例学习/考核内容编辑、班级管理、考核管理、考试分析功能模块。

2.4、软件采用unity引擎开发，进行三维图形渲染和三维虚拟仿真交互操作。

2.5、软件采用图形化操作菜单，软件操作简单、易用，内置操作助手，支持智能化操作提示功能，无需退出即时界面即可查看帮助信息。

2.6、支持在练习时，针对各个流程进行实时重复操作和返回操作，使学生在练习中可以进行反复观摩和操作，巩固疑难要点。支持流程重置功能，支持返回上级菜单功能，支持快捷键退出软件。

2.7、软件支持通过组合按键操作进行三维视角的360°旋转查看。支持不同分辨率下的自适应显示，支持窗口化显示。

2.8、★支持切换男/女性人体模型，支持结合经络和穴位信息，以自由视角的形式查看肌肉、血管、神经的分布情况。同时支持局部透视、完全透视、选择隐藏、选择显示等多种查看方式。

2.9、重点内容配有语音讲解功能，并通过多种形式进行重点难点知识展示。

2.10、通过三维模型可以清晰、全面的展示包含经络穴位的人体模型和不同尺寸针灸针，可以通过交互方式作用于对应的人体位置，真实的还原现实操作。

2.11、系统能够在有需求的情况下，对每一步操作进行记录分析，生成相应的数据进行展示，辅助实现精准化教学指导。

2.12、★穿刺过程可以智能识别针灸穿刺的位置与插入深度，插入浅部穴位会呈现绿色标识，插入深部穴位会呈现红色标识。系统根据插入的位置以半径10CM范围内呈局部透视状态逐层局部透视针灸插入位置的解剖结构。对于危险穴位，若插入过猛，或过深，系统会报警。需提供样品现场演示以上功能。

3、全身针灸虚实结合训练系统.功能参数：

3.1、穴位定位法：体表标注法、骨度分寸法、手指同身寸、简便取穴法。

采用三维虚拟仿真技术将男/女模型展示在右侧界面，可旋转模型以及控制视角的放大缩小。

（1）体表标注法：固定标志、活动标志以及人体全身各部主要体表标志。

①固定标志定位：利用五官、毛发、爪甲、乳头、脐窝和骨节凸起、凹陷及肌肉隆起等固定标志来取穴的方法。

②活动标志定位：利用关节、肌肉、皮肤随患者活动而出现的空隙、凹陷、皱纹、尖端等。

骨度分寸法（标注人体模型）：以骨节为主要标志测量周身各部的大小、长短，并依其尺寸按比例折算作为穴位的标准。

手指同身寸：以病人自身手指为度来取穴的方法，包含中指同身寸、拇指同身寸、横指同身寸，作为配合方法。

简便取穴法

3.2、腧穴：人体模型展示、标记及观察、观察视角及笔记。

（1）人体模型展示：包括默认、皮肤、肌肉、骨骼、神经、血管、着装，以自由视角的形式查看肌肉、血管、神经的分布情况。同时支持局部透视、完全透视、选择隐藏、选择显示等多种查看方式。

（2）标记及观察：寸、经脉及经络循行。

①寸：在人体模型上标记寸的位置及长度。

②经脉及经络循行：点击按钮展示相应经脉位置，人体经络循行通过三维动态展示。包括手太阴肺经、手明阳大肠经、足阳明胃经、足太阴脾经、手少阴心经、手太阳小肠经、足太阳膀胱经、足少阴肾经、手厥阴心包经、手少阳三焦经、足少阳胆经、足厥阴肝经、督脉经、任脉经。

（3）观察视角及笔记：方向、透明度、笔。

①方向：点击上、下、左、右、前、后，视角快速转换。

②透明度：可根据需求调整皮肤、肌肉、骨骼、神经、血管的透明度。

③笔：可进行画图、添加备注后保存笔记至便签卡中。

3.3、针灸法：简介、针灸法。

（1）简介：包含穴位的定义、主治、针灸手法的信息版块。

（2）针灸法：以题目的形式考核学生，提供小、中、大、三种针型选择后，拖动针实时调整针的角度和深度，确定后进入点、角度及深度后提交答案，系统能够通过针灸角度深度判断用户采用的针灸手法。

3.4、穴位定位考核：

指定经络、穴位定位的学习，通过管理模块设置指定的考核目标穴位题库，考核者在模型中标记出正确的经络，找出穴位正确的位置，并完成后续问题的作答。

3.5、穴位定位自由练习:：

（1）指定经络、穴位定位的学习，通过管理模块设置指定的学习目标穴位，在模型中标记出正确的经络，找出穴位正确的位置，并完成后续问题的作答并进行分析生成相关表单。

（2）穴位定位练习：手太阴肺经、手明阳大肠经、足阳明胃经、足太阴脾经、手少阴心经、手太阳小肠经、足太阳膀胱经、足少阴肾经、手厥阴心包经、手少阳三焦经、足少阳胆经、足厥阴肝经、督脉经、任脉经中各个穴位的自由选择进行自由练习。提交答案，若答错即提示正确答案，并自动记录答题结果，进行分析生成相关表单，。

3.6、中医治疗病例学习/考核：

★病例内容包括：中风-中经络、中风-中脏腑、头痛、面瘫、痹症、痿症、感冒、不寐、郁症、肋痛、胃痛-实证、腹痛、呃逆、便秘、癃闭、阳痿、月经不调-月经先期、月经不调-月经后期、月经不调-月经先后无定期、痛经-实证、痛经-虚证、遗尿、小儿脑性瘫痪、蛇串疮、项痹、肩痹、臂丛神经痛、肘劳、腰痛、坐骨神经痛、耳鸣、耳聋、鼻渊、牙痛、晕厥、虚脱、慢性疲劳综合征、戒断综合征-戒烟综合征、戒断综合征-戒毒综合征、肥胖症共34种病例的辩证、治疗和穴位判断。需提供以上病例内容的软件截图。

3.7、班级管理：通过管理平台设置管理课程授课班级，支持增加班级、删除班级、修改班级等操作。

3.8、考核管理：指定考核、编辑题库、任务下发。

（1）指定经络、穴位定位的考核内容。

（2）编辑题库。保存记录设计好的题库或试卷。

（3）任务下发，通过管理平台，下发课程安排给对应班级和学生。

3.9、考试分析：点击试卷进入相应的考试分析。

（1）搜索结果面板能够导出Excel：能够根据搜索结果面板导出Excel包含学号、测试时长、成绩、正确率以及排名。

（2）考试分析面板：包含病例查看、按学生成绩查询、查看柱状图（回答错误人数、回答正确人数、病例选择）、查看饼状图（回答错误人数、回答正确人数、病例选择）。

（3）条件查询：根据学号、小组、腧穴进行条件查询，得出相应的搜索结果。

4.全身针灸虚实结合训练系统.硬件配置

4.1.系统需配备高仿真成年男性模拟人，VR头盔。

4.2.★仿真模拟人体内有完整的全身骨骼仿真结构、四肢骨骼可活动，有良好的弯曲的功能。模拟人的头部、上肢、下肢、躯干均为模块化设计，可以拆卸和组装。既可以组装成完整的人体进行虚实结合训练操作，又可以拆开为独立的头部模块、上肢模块、下肢模块和躯干模块进行虚实结合训练操作。需提供样品现场演示

4.3.★模型包含人体660个以上穴位，三维虚拟软件与实物模型能够实时准确交互，也可实现VR查看。需提供样品现场演示

4.4.采用高级仿真皮肤，同个点位针刺多次不会出现明显孔位，表面形状、触摸手感均与人体无异，非常的真实。

4.5.体表解剖标志明显，可进行针刺定位。使用者可根据所需要取穴的穴位在针灸模拟人定位取穴；如取穴正确，软件内会自动显示当前所刺身体部位，并同步播报该穴位名称、穴位部位等相关穴位信息。

4.6.具有逼真的口腔内部结构，包括牙齿。

4.7.针灸模拟人材料耐火耐高温。

4.8.针灸模拟人可进行闪罐、走罐、针罐操作

4.9.★针灸模拟人可以同时插多个针，不限数量（而非每次只能插一根针），同时三维虚拟软件实时同步显示多个针在虚拟人身上。需提供样品现场演示此功能。

4.9.VR头盔参数：

瞳距调节范围：62mm~72mm

双眼分辨率：4320*2160

连接方式：Wi-Fi

屏幕精细度：1200ppi

刷新率：90Hz

电池：内置电池

视场角：105度

运行内存：8GB

机身存储：512GB

4.10.配备全屏触控操作,可显示触控尺寸≥65英
